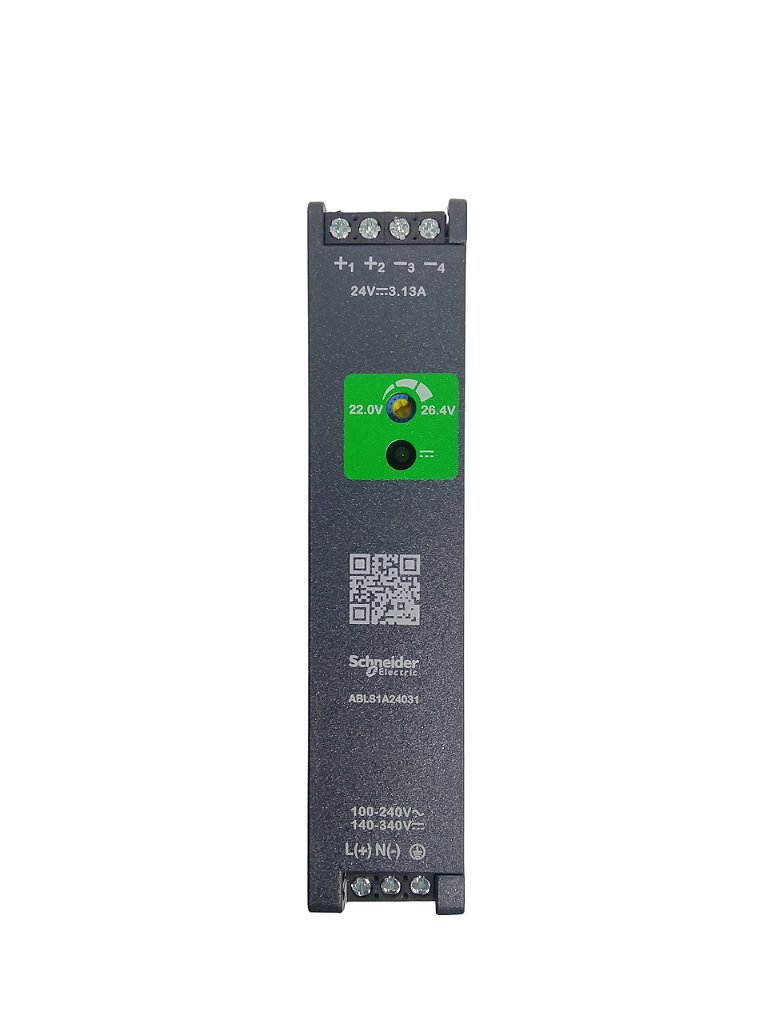

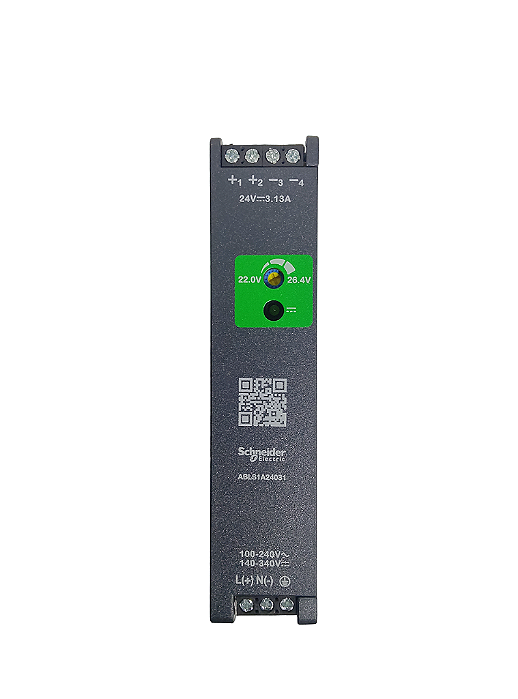

Linha de produto | Modicon Power Supply |
---|---|
Tipo de produto ou componente | Fonte de alimentação |
tipo de fonte de alimentação | Modo de comutação regulado |
Variant option | Optimizado |
material do invólucro | Plástico |
Nominal input voltage | 100..0,240 V CA monofásico 100..0,240 V CA duas fases 140...340 V CC |
potência nominal em W | 75 W |
tensão de saída | 24 V CC |
corrente de saída da fonte de alimentação | 3,13 A |
limites da tensão de entrada | 85..0,264 V CA without temperature derating 120...375 V CC without temperature derating 85…120 V CC with temperature derating |
---|---|
Nominal network frequency | 50…60 Hz |
Network system compatibility | TN TT IT |
Maximum leakage current | 1 mA 240 V CA |
tipo de proteção de entrada | Fusível integrado (não pode ser trocado) 5 A Protecção externa (recomendado) 20 A Curve C Protecção externa (recomendado) 13 A Curve B Protecção externa (recomendado) 10 A Curve C |
corrente de irrupção | 40,0 A a 115 V 80,0 A a 230 V |
18 arremessos mm | 0,55 at 115 V CA 0,45 at 230 V CA |
eficiência | 88 % a 230 V CA |
Output voltage adjustment | 21,6...26,4 V |
dissipação de alimentação em W | 15 W |
consumo de corrente | < 1.8 A 115 V CA < 1 A 230 V CA < 0.8 A 140 V CC |
Turn-on time | < 1.2 s |
tempo de manutenção | > 20 ms 115 V CA > 40 ms 230 V CA |
Startup with capacitive loads | 5000 µF |
propagação residual | < 120 mV |
tempo médio entre falhas (MTBF) | 700000 H at 25 °C, carga total conforming to SR 332 |
tipo de proteção de saída | Contra sobrecarga e curtos-circuitos , tecnologia de proteção: reposição automática Contra o excesso de temperatura , tecnologia de proteção: reinicialização manual Contra sobretensão , tecnologia de proteção: reinicialização manual |
Conexões - terminais | Conexão a parafuso: 0.5...2.5 mm², (AWG 20...AWG 14) para Saída Conexão a parafuso: 0.75...2.5 mm², (AWG 18...AWG 14) para Entrada |
line and load regulation | < 0.5 % network 0 to 100 % load at 25 °C < 1 % network full voltage range in line at 25 °C |
LED de status de indicação | 1 LED (Verde) tensão de saída |
Profundidade | 102 mm |
Altura | 123,6 mm |
largura | 27 mm |
peso do produto | 0,22 kg |
acoplamento de saída | Paralelo Serial |
suporte de montagem | Calha top tipo chapéu TH35-15 conforme IEC 60715 Calha Tipo TH35-7.5 cartola conforme IEC 60715 Calha perfil duplo DIN |
alimentação | SELV conforme EN/IEC 60950-1 SELV conforme EN/IEC 60204-1 SELV conforme IEC 60364-4-41 |
força dielétrica | 3000 V CA com input to output |
Service life | 10 ano(s) |
Categoria de sobretensão | II |
Normas | EN 62368-1 EN/IEC 61010-1 EN 61010-2-201 Produtos relacionados
